La tridilosa es una estructura tridimensional
altamente ligera y de tablero mixto combinando la zona comprimida
de concreto (hormigón), con la zona traccionada de acero.
Una de las cualidades más destacadas de su
estructura es que puede ahorrar un 66% de hormigón y hasta un
40% de acero. El trabajo racional de los
materiales consiste en que el concreto se coloque en las zonas en donde hay
fuerzas de compresión y el acero en donde hay tensión.
Según el concepto
clásico de la losa o trabe de concreto armado, se tiene una zona de compresión
arriba del eje neutro y una zona de tensión debajo de él. El concreto que se
encuentra en la zona de tensión no trabaja e incluso se agrieta. En la
tridilosa se consigue eliminar este 66 por ciento de peso muerto de la
estructura tradicional, ya que en ella no existe concreto fracturado que no
trabaja. En la parte superior la tridilosa lleva una capa de concreto de 5 cm.
De espesor aproximadamente que sirve de elemento resistente a la compresión y
hace además las veces de piso. En la parte inferior se puede poner también otra
capa de concreto de 4 a 5 cm. De espesor, o solamente un falso plafon, que en
el caso de la tridilosa resulta muy económico por eliminarse las canaletas, ya
que el metal desplegado se amarra de las varillas de la tridilosa.

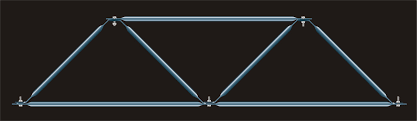

La malla superior o
inferior de acero es la que absorbe las fuerzas de tensión que originan las
cargas verticales horizontales que actúan sobre la estructura, y los elementos
diagonales inclinados de acero son los que absorben las fuerzas de tensión o
comprensión que corresponderían al llamado esfuerzo cortante, que en este caso
son solo fuerzas simples.
UNIÓN TROQUELADA.
Este tipo de unión es a base de troqueles a tres
golpes para asegurar una estandarización con una tolerancia de más menos 2mm
sujeta a un tornillo y tuerca estándar.
MERO Sistemas de conectores
KK
– Sistema nodo esférico
- distribución de cargas de manera puntual en
los nodos
- para construcciones atornilladas de una y
varias capas
- hasta 18 conexiones articuladas por nodo
- gran versatilidad formal en el diseño
NK
– Sistema nodo de tazón
- estructuras portantes de dos capas; capa
inferior en sistema KK
- conexiones atornilladas articuladas
- formas de construcción planas y curvas
- luces medianas a grandes
ZK – Sistema nodo de cilindro
|
TK
– Sistema nodo de disco
- estructuras trianguladas de una capa
- conexiones atornilladas articuladas
- formas de construcción curvas
BK
– Sistema nodo de bloque
- estructuras de una y varias capas
- conexiones atornilladas articuladas
- para cambios fuertes de inclinación de la
cubierta
Nodo-Milán
- estructuras de una capa
- para perfiles estructurales altos
- conexiones atornilladas rígidas
- formas de construcción planas y curvas
